Μειώστε την θερμότητα που μεταφέρεται από τον πομπό ή τον ενισχυτή στον συνδετήρα (connector) του ομοαξονικού καλωδίου και την θερμοκρασία λόγω απωλειών, για να αποφύγετε:

  • Μη αναστρέψιμη μεταβολή προς το χειρότερο προσαρμογής της σύνθετης αντίστασης
  • Αυξημένα στάσιμα κύματα (VSWR)
  • Αύξηση δομικής απώλειας επιστροφής

Όταν ένα  ραδιοσήμα μεταδίδεται μέσα από ένα ομοαξονικό καλώδιο υπάρχουν απώλειες που αυξάνονται αναλογικά με την συχνότητα. Αυτές οι απώλειες προκαλούν αύξηση της θερμοκρασίας του καλωδίου. Εάν τροφοδοτήσουμε ένα καλώδιο μήκους 15 μέτρων, τερματισμένο σε μια κεραία, με ισχύ 1000W CW και μετρήσουμε π.χ ισχύ 700W στην κεραία αυτό σημαίνει ότι το καλώδιο έχει κατά μέσο όρο κατανάλωση ισχύος 20W σε κάθε μέτρο (300W απώλειες / 15 μέτρα καλώδιο). Στην πράξη η μεγαλύτερη συγκέντρωση απωλειών συγκεντρώνεται στο σημείο που συνδέεται το καλώδιο με την έξοδο του πομπού ή του ενισχυτή RF. Αυτό μπορεί να οδηγήσει σε ανεπιθύμητα αποτελέσματα. Η αύξηση της θερμότητας στον συνδετήρα (connector) που ενώνει τον πομπό ή τον ενισχυτή με την κεραία μπορεί να προκαλέσει λιώσιμο ή παραμόρφωση του διηλεκτρικού του ομοαξονικού καλωδίου που με την σειρά του θα προκαλέσει περισσότερες απώλειες και μεγαλύτερη αύξηση της θερμοκρασίας.

Θα πρέπει λοιπόν σε επαγγελματικές εγκαταστάσεις πομπών ή σε εγκαταστάσεις ραδιοερασιτεχνικών σταθμών, όπου γίνεται χρήση ενισχυτή ισχύος, να χρησιμοποιήσουμε επιπλέον ψύξη στο σημείο σύνδεσης με το καλώδιο μεταφοράς ισχύος. Αυτό γίνεται φυσικά με επιπλέον ροή αέρα αλλά ένας πιο πρακτικός και εύκολος στην εφαρμογή τρόπος είναι η ψύξη του συνδετήρα (connector).

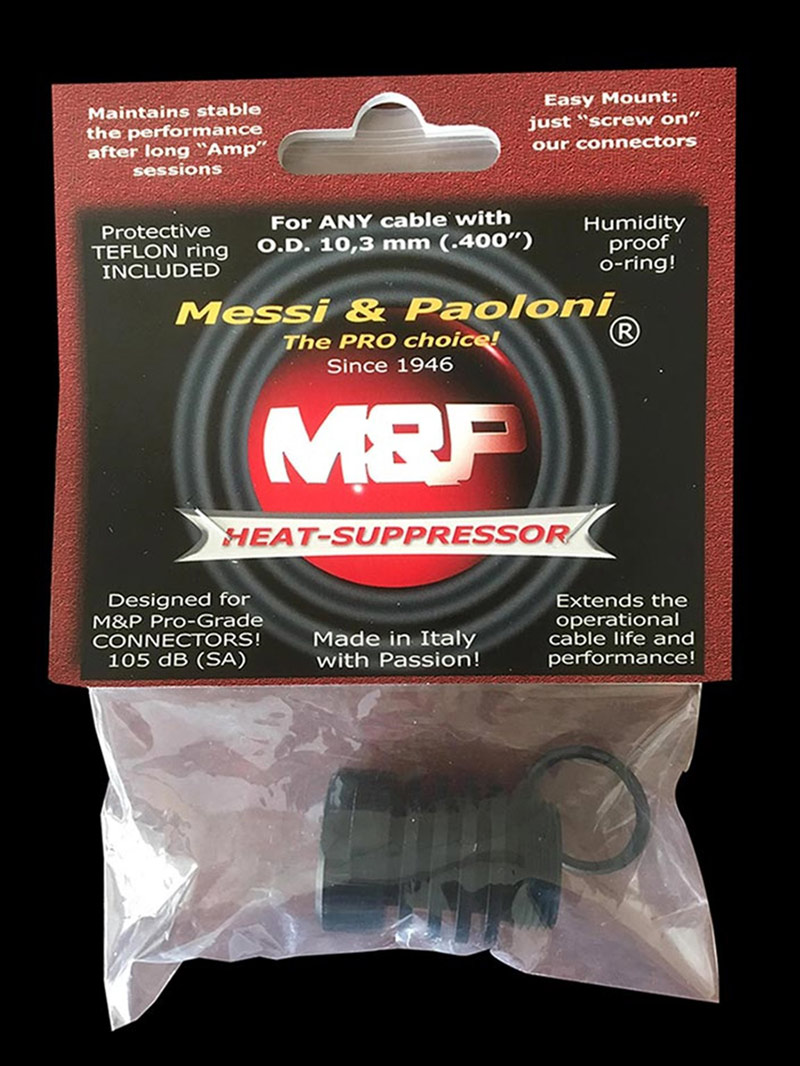

Ψύξη τέτοιου τύπου μπορεί να γίνει με τις νέες ψύκτρες για συνδετήρες (connectors) της Messi & Paoloni. Χρησιμοποιούνται σε συνδυασμό με τους συνδετήρες 12.7 mm της εταιρείας και με ομοαξονικά καλώδια όπως τα Ultraflex-15 και HyperFlex-15. Τοποθετούνται στο πίσω μέρος του συνδετήρα PL-259 ή τύπου N στη θέση του παξιμαδιού που κλείνει τον συνδετήρα (connector). Είναι κατασκευασμένες από θερμοαπαγωγό υλικό και έχουν τέτοιο σχήμα που βοηθάει στην αποβολή της θερμότητας.

Αν λοιπόν θέλετε να μειώσετε την περίπτωση περισσότερων απωλειών ή αν τα στάσιμα της κεραίας σας αυξάνονται όταν δουλεύετε πολύ ώρα τον πομπό σας, τότε οι ψύκτρες για συνδετήρες (connectors) της Messi & Paoloni θα σας βοηθήσουν σημαντικά να απάγετε την θερμοκρασία στο σημείο επαφής και να βελτιώσετε την απόδοση του συστήματός σας. Οι ψύκτρες της Messi & Paoloni συστήνονται για επαγγελματικούς πομπούς ραδιοφωνίας AM και FM καθώς και για ραδιοερασιτεχνικούς σταθμούς που λαμβάνουν μέρος σε contest και κάνουν έντονη χρήση ενισχυτή.
